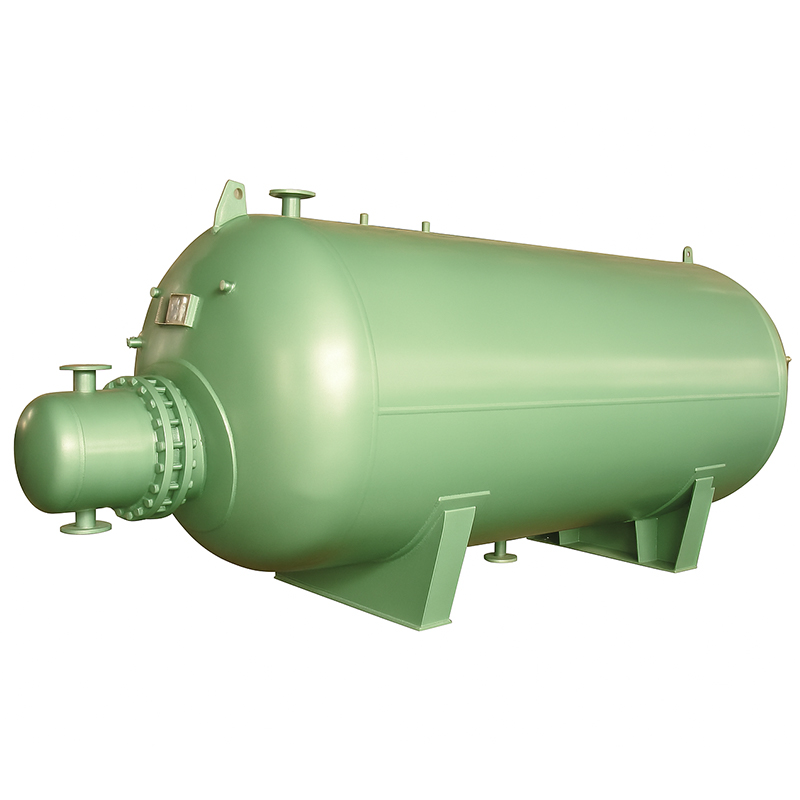

Объемный теплообменник
Данная серия теплообменников предназначена для использования в промышленных системах и системах котлов, в основном для нагрева или предварительного нагрева низкотемпературной умягчённой воды.
Описание
маркер
Данная серия теплообменников предназначена для использования в промышленных системах и системах котлов, в основном для нагрева или предварительного нагрева низкотемпературной умягчённой воды. Конструкция устройства представляет собой горизонтальный цилиндрический корпус, спроектированный в соответствии со стандартами для сосудов, работающих под давлением.
Оборудование предназначено для условий теплообмена с температурой на выходе не выше 85 °C и рабочим давлением не выше 0.3 MPa. Наружный корпус выполнен из стали Q345R, внутренняя часть обработана антикоррозионным покрытием и соответствует общим стандартам производства теплообменного оборудования.
Конструктивные особенности
Вертикальная или горизонтальная установка, компактная конструкция, небольшая занимаемая площадь;
Теплообменные трубы расположены U-образно, высокая эффективность теплообмена, удобство обслуживания;
Оборудовано системой многоуровневой защиты, включая предохранительный клапан, клапан для удаления воздуха, термометр и др.;
Возможность индивидуального изготовления по объёму, теплоносителю и уровню давления в соответствии с требованиями заказчика.
Примечание:
Ширина основания опорной плиты:
для объёма 15,3 м3 — код 150;
для объёма 5 м3 — код 200;
если в маркировке указаны скобки — объём 8 м3.
Размеры отверстий под болты в опорной плите:
Rv-03 1.5/3 – 2 отверстия ⌀25 25×45
Rv-03 5/8 – 2 отверстия ⌀30 30×50
Основные технические параметры
Площадь теплообмена трубного пучка Fi (м²)：
| Модель | A | A | A | A | A | A | A | A |
| Площадь Fi | 5.23 | 7.5 | 13.26 | 19.2 | 6.2 | 15.2 | 20.1 | 27.7 |
| Коэффициент | 0.0028 | 0.0035 | 0.0047 | 0.0069 | 0.0026 | 0.0055 | 0.0055 | 0.0072 |
Площадь проходного сечения теплоносителя по трубному пучку Si (м²)：
| Модель | B | B | B | B | B | B | B | B |
| Площадь Si | 3.86 | 4.5 | 9.83 | 14.3 | 4.0 | 16.4 | 16.4 | 22.3 |
| Коэффициент | 0.0021 | 0.0021 | 0.0035 | 0.0052 | 0.0016 | 0.0044 | 0.0044 | 0.0058 |
Площадь поперечного сечения трубного пучка (знаменатель)：
| Модель | C | C |
| Площадь Si | 5.9 | 10.8 |
| Коэффициент | 0.0021 | 0.0035 |
